styczeń 2016 – lipiec 2016

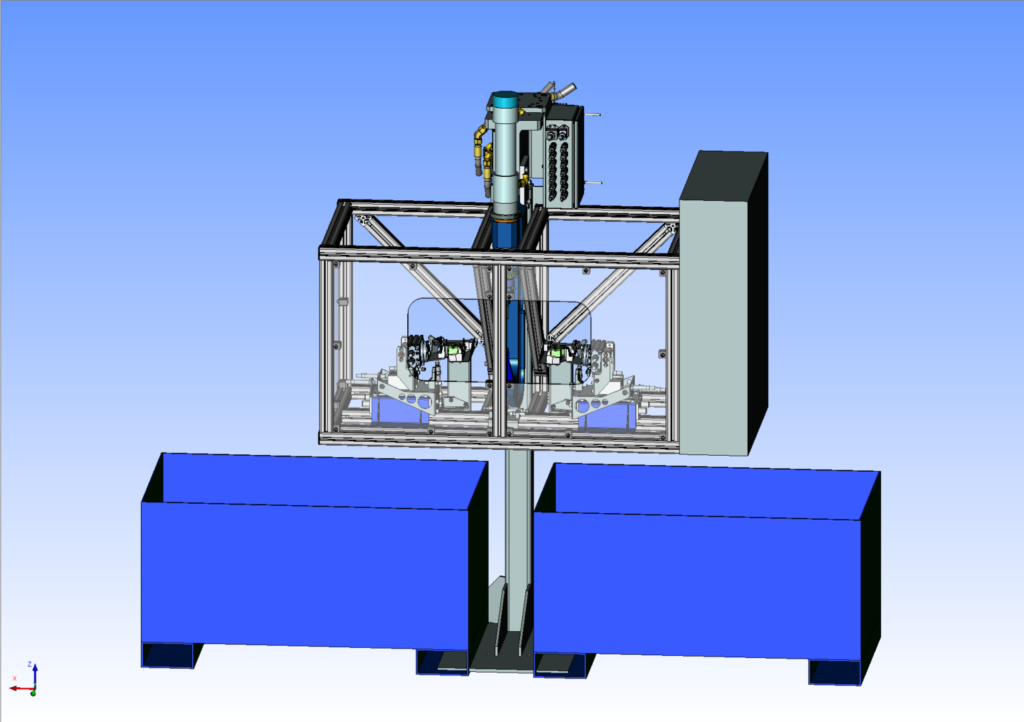

Opracowanie i wykonanie urządzenia do nitowania elementów karoserii z wykorzystaniem nitów RIVSET.
Moja rola:
- Projektant – część mechaniczna
- Opracowanie layoutu
- Przygotowanie wstępnego projektu (model 3D), rysunków na potrzeby weryfikacji rozwiązania przez klienta
- Projekt techniczny
- Analiza wytrzymałościowa MES wybranych elementów w celu uzyskania odpowiednich sztywności zapewniających precyzję i powtarzalność

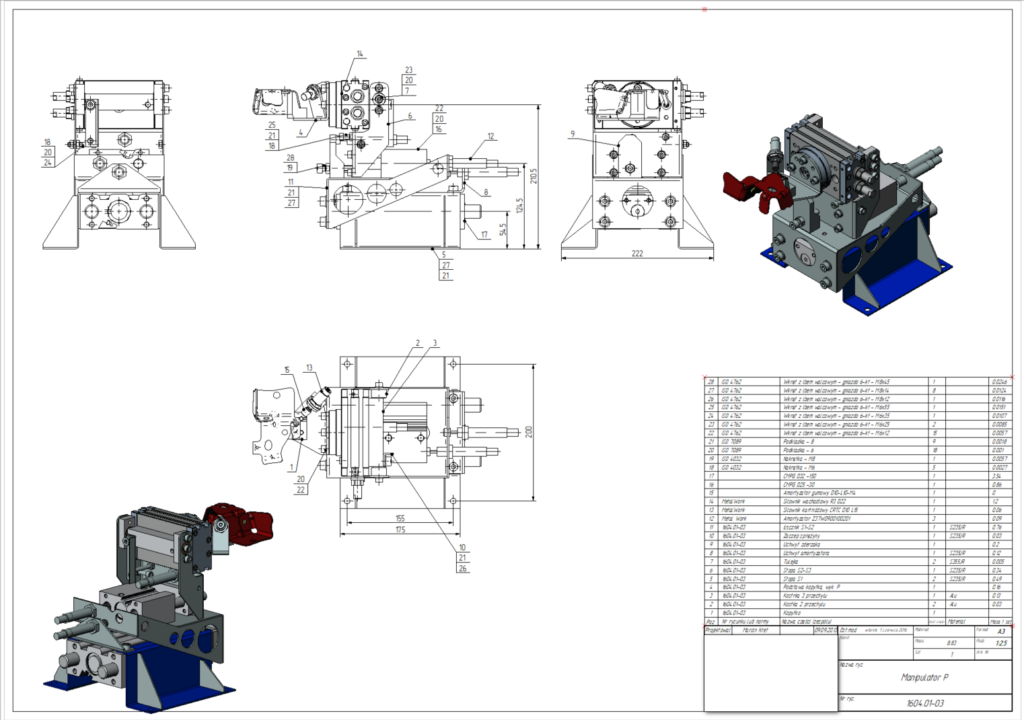

- Dokumentacja wykonawcza
Opis projektu

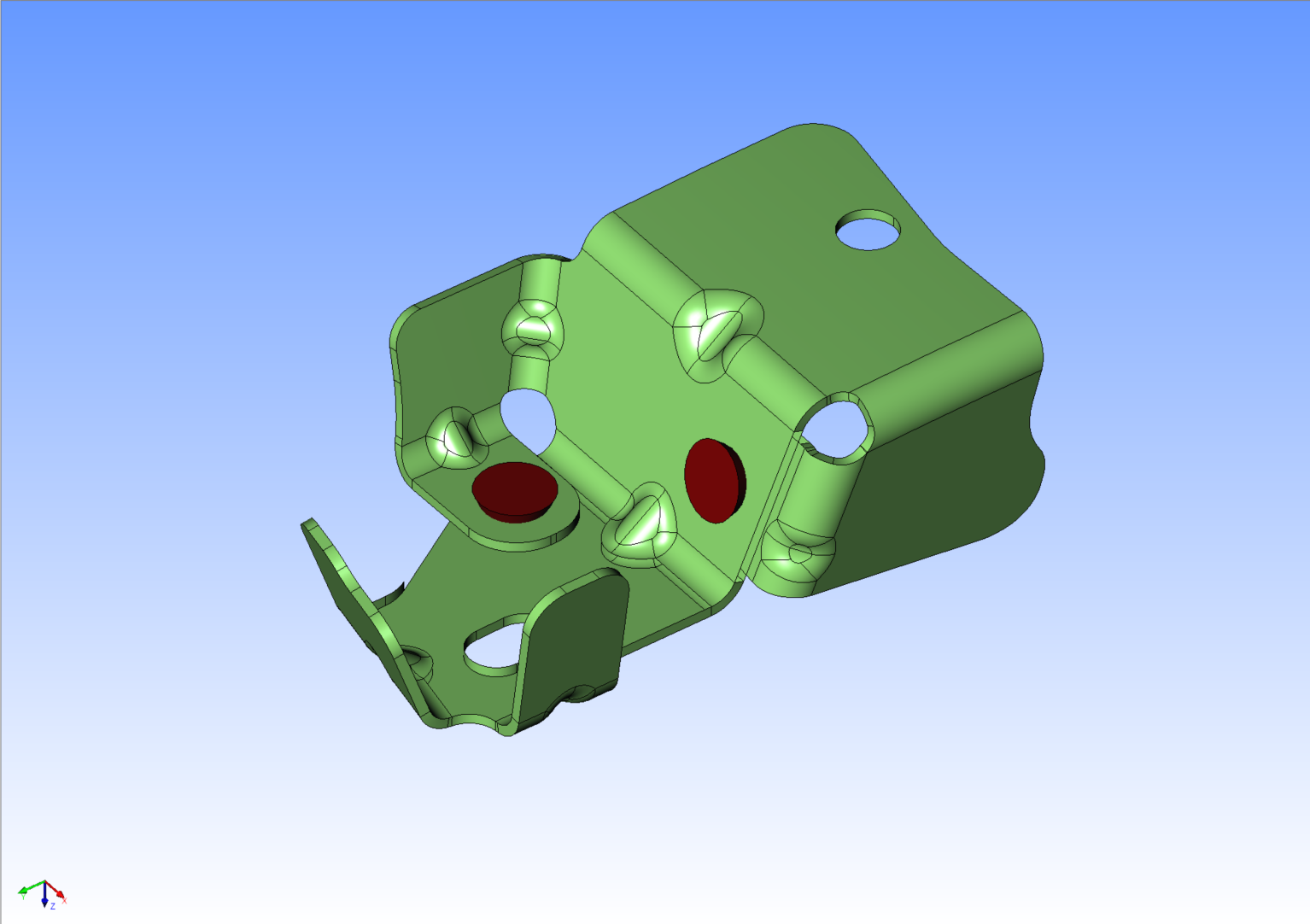

Wykrojony, wytłoczony element w kolejnym kroku powinien być znitowany dwoma nitami. Element występuje w wersji lewej i prawej. Miejsca nitowania znajdują się na dwóch powierzchniach. Na jednym urządzeniu mają być nitowane obie wersje.

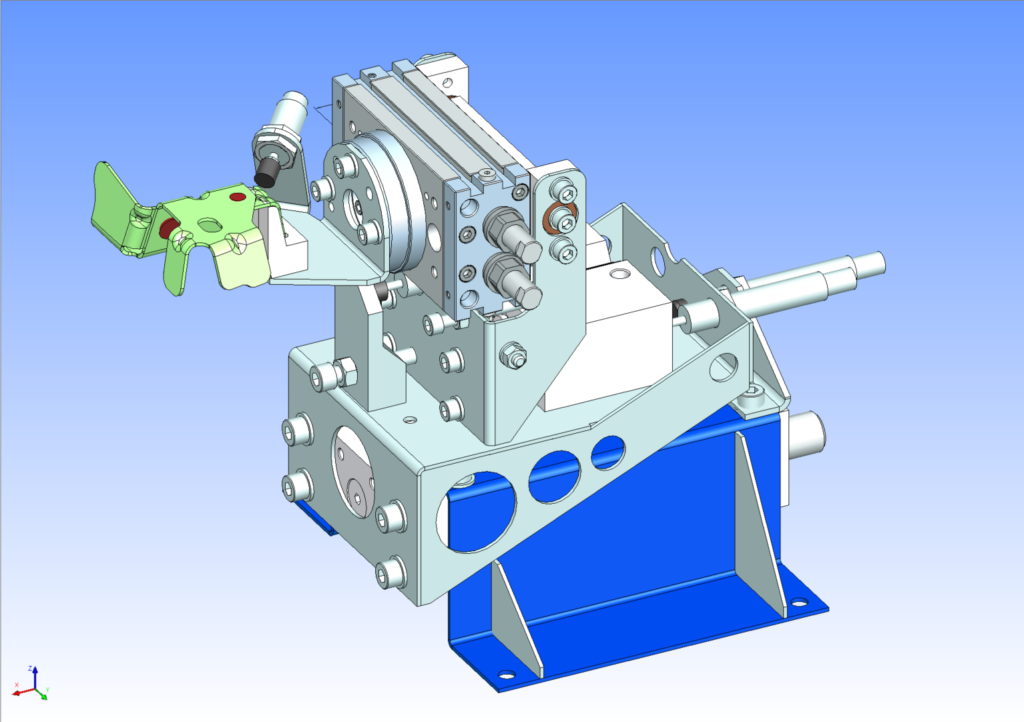

Dobierając odpowiednią sekwencję ruchów znalazłem pozycję i sposób uchwycenia detalu zapewniający wykonanie obu połączeń z jednego zamocowania. Zamocowanie części w maszynie bardzo upraszcza i przyspiesza dodatkowe ramię wychylne, na którego końcu znajduje się gniazdo odwzorowujące kształtem detal.
Maszyna służy do wykonywania jednej operacji na jednym rodzaju elementów, zatem ruchy wykonywane są siłownikami pneumatycznymi z wbudowanymi prowadnicami i nastawialnymi skrajnymi pozycjami. Zapewnia to szybkość, niezawodność, powtarzalność, przy niewygórowanej cenie.
